地面多电平高压变频器
全部分类
浏览量:
1000

地面多电平高压变频器

我公司生产的地面高压变频器,采用单元串联高压变频技术,针对永磁电动机专向设计,与永磁同步变频电动机具有良好的匹配性,采用矢量控制,可实现力矩的精确控制,同时变频器具有效率高、电磁兼容性优越、环境适应能力强等特点,有效减少对电网及周围设备的干扰。
产品编号
产品描述
参数

三、地面多电平高压变频器

u产品概述

我公司生产的地面高压变频器,采用单元串联高压变频技术,针对永磁电动机专向设计,与永磁同步变频电动机具有良好的匹配性,采用矢量控制,可实现力矩的精确控制,同时变频器具有效率高、电磁兼容性优越、环境适应能力强等特点,有效减少对电网及周围设备的干扰。

u应用范围

广泛应用于胶带运输机、提升机、磨机、风机、水泵等场合。该型变频器也同样适用于各类异步电动机。

u主要技术特点:

1)采用功率单元级联式技术路线单元串联、多电平输出。

2)采用矢量控制高压变频器,控制核心采用DSP+ARM+FPGA组成,指令在纳秒级完成,控制波形和逆变波形可以实时校验

3)高压变频器具备独有的磁链闭环矢量控制技术,是高压变频器领域最好的控制算法,并针对高压同步机的固有特点进行了改善,在保持较高动态性能的基础上,克服了转子电阻、电感参数对调速系统性能的影响。

4)采用单元级联方式,当其中某个单元出现故障后,在单元配备旁路功能的情况下,通过非对称旁路技术可以使系统不停机运行。非对称技术可以实现比传统旁路方案更高的电压输出幅值。

5)具备飞车启动功能,能够在未知电机旋转速度的状况下启动变频器,变频器自动能够快速识别电机转速,并输出相应频率,控制电机旋转至指定频率,此技术能有效减少瞬间停电对生产的影响以及对电网的冲击。比传统的飞车启动技术时间减少90%

6)高低电压穿越功能:电网瞬间跌落或波动时,系统可保证瞬间失电不跳闸,且在失电后5个周期内变频器运行不受影响,超过5个周期变频器自动降额运行,失电超过9s后变频器停机,连续生产提高系统生产效率。

7)功率单元模块化设计,采用专门设计专用工装进行维护,能够实现单元30分钟内完全更换并重新运行,且单元控制板可实现不拆卸单元进行更换,单元旁路一体化设计,无需对单元进行拆装即可实现维护。

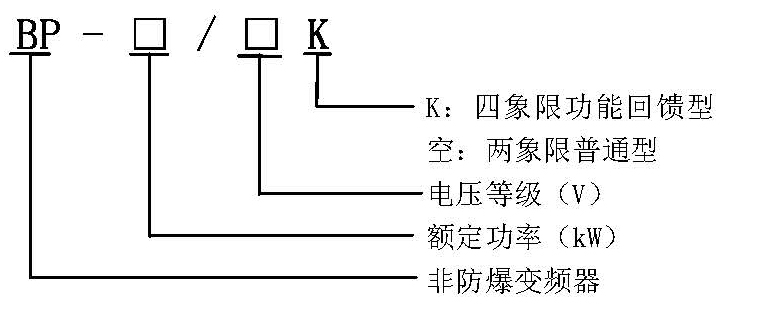

u型号说明

地面通用型变频器型号如下:



u产品选型表



变频器功率(KVA

6KV

10KV

适配电动机功率kW

(重载场合)

1

315

BP-315/6KV

BP-315/10KV

200

2

355

BP-355/6KV

BP-355/10KV

220

3

400

BP-400/6KV

BP-400/10KV

250

4

450

BP-450/6KV

BP-450/10KV

288

6

500

BP-500/6KV

BP-500/10KV

315

7

560

BP-560/6KV

BP-560/10KV

355

8

630

BP-630/6KV

BP-630/10KV

400

9

710

BP-710/6KV

BP-710/10KV

450

10

800

BP-800/6KV

BP-800/10KV

500

11

900

BP-900/6KV

BP-900/10KV

560

12

1000

BP-1000/6KV

BP-1000/10KV

630

13

1120

BP-1120/6KV

BP-1120/10KV

710

14

1250

BP-1250/6KV

BP-1250/10KV

800

15

1400

BP-1400/6KV

BP-1400/10KV

900

16

1600

BP-1600/6KV

BP-1600/10KV

1000

17

1800

BP-1800/6KV

BP-1800/10KV

1150

18

2000

BP-2000/6KV

BP-2000/10KV

1250

19

2250

BP-2250/6KV

BP-2250/10KV

1400

20

2500

BP-2500/6KV

BP-2500/10KV

1600
